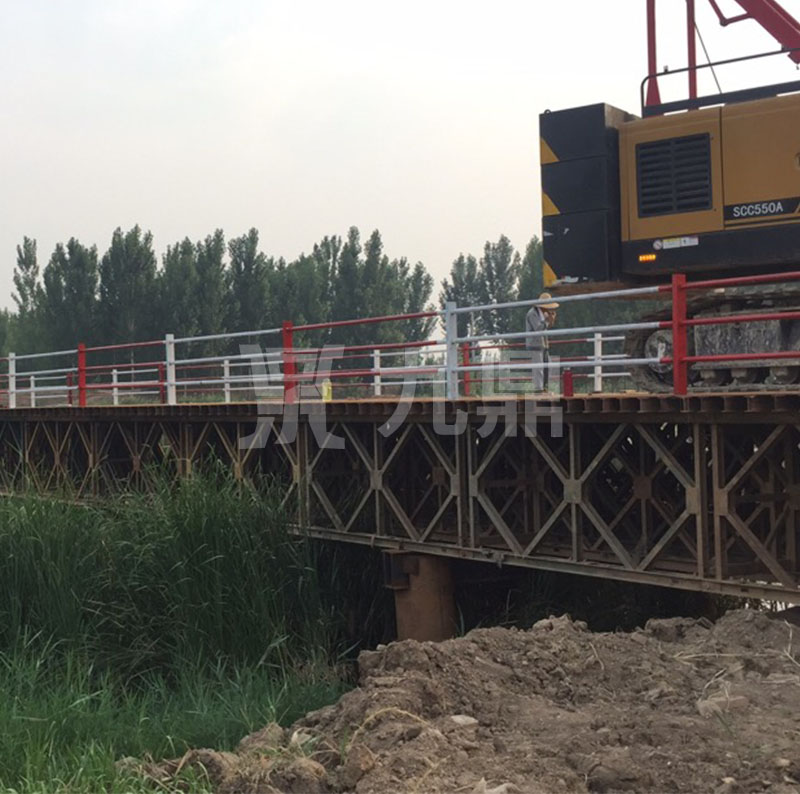

鋼棧橋桁架單元由上、下弦桿，豎桿和斜撐焊接而成，上、下弦桿的一端為陰頭，另一端為陽頭，在陰、陽頭上都有銷子孔。兩節桁架拼接時，將一節的陽頭插入另一節的陰頭內，對準銷子孔，插上銷子。弦桿螺栓孔用于拼裝雙層或加強鋼棧橋時，將桁架螺栓或弦桿螺栓插入弦桿螺栓孔內，使雙層桁架或桁架與加強弦桿連接起來，支撐架孔是用來安裝支撐架的。
當桁架用作主梁時，用中間兩個孔，用作橋腳時，用端部?jī)蓚€(gè)孔，以加強兩排桁架間的聯系；風構孔用于連接抗風拉桿；端豎桿上的支撐架孔，用于安裝支撐架、斜撐和聯板；橫梁夾具孔用于安裝橫梁夾具。下弦桿上設有4塊橫梁墊板，墊板上有栓釘，用于限定橫梁的位置。橫梁在橫梁上設置4組夾頭，用來限定縱梁的位置，兩端用短柱連接斜撐，兩端底面各有3個凹槽。
在安裝梁時，將凹槽套入析架下弦桿墊板上的栓釘內，使梁在析架上就位。凹槽與析架之間的間距相同，橫梁就位后，析架之間的間距相對固定。梁架夾由拉桿、懸梁和支撐桿四部分組成。支撐桿端部有一個凸頭，安裝時將支撐桿凸頭扣入橫梁墊板凹槽內，懸梁的一端勾在框架豎桿的長方孔上，然后用支撐桿(或扳手)轉動支撐桿使之緊固。大梁夾具無法承受較大的向上荷載，因此，當用夾具夾住大梁時，嚴禁用千斤頂將大梁頂起。
鋼排架支撐結構應用于地基承載力較高、高度較大地段的現澆梁施工，托架結構體系應用于范圍較小的局部地段現澆梁施工，鋼管樁基礎型鋼結構支撐體系用于水中地段的現澆梁施工等，臨時鋼結構工程施工用模板結構、掛籃結構、龍門吊結構等的設計也屬于簡易鋼結構范疇。在荷載作用下的撓度據以檢算構件的剛度是否滿足要求，臨時鋼結構工程桁架結構需根據受力情況計算桿件的內力。
