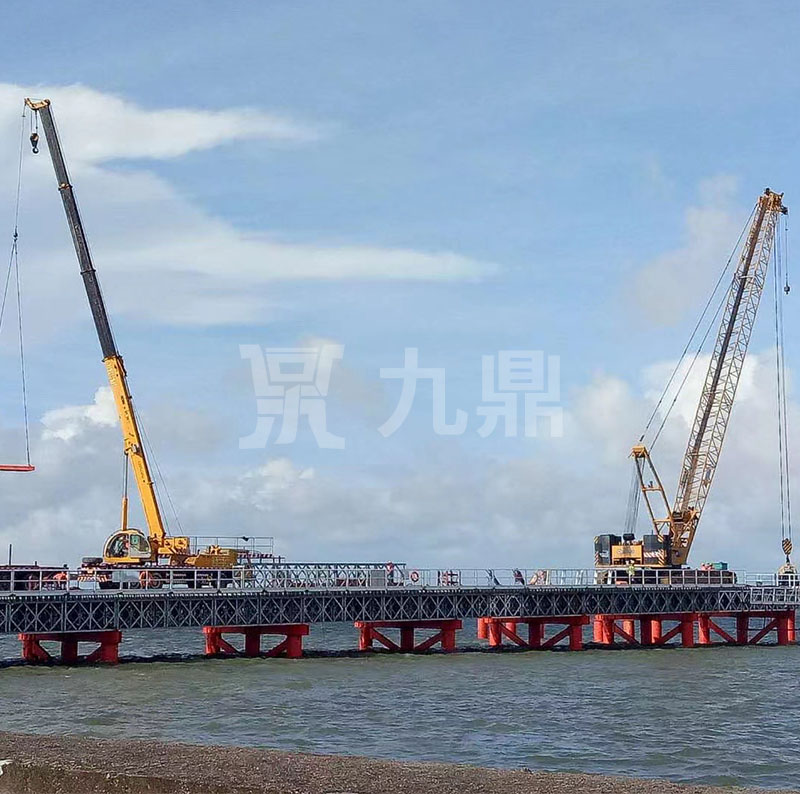

貝雷橋是兩個主桁架之間的縱梁和橋板，由支撐桿和系統固定成橋梁。橋板是木制的，其余的是鋼制的。兩側的主桁架可以由單排、雙排或三排平行配置，也可以安裝成雙層和三層桁架，以提高承載能力。貝雷橋還可以安裝吊橋、浮橋和鐵路橋，以增加橋梁的跨度。當山區跨越深溝山谷或橋位兩岸的陸運和水運不能滿足施工和運輸要求時，需要修建便橋，以滿足工程施工和運輸?shù)囊蟆?/p>
在下弦桿上焊接多個帶圓孔的鋼板，上下弦桿有螺栓孔，供加強弦桿和雙桁架連接，上弦桿有四個螺栓孔供連接支撐架，其中兩個孔由雙排或多排桁架連接，兩端的兩個孔由跨節間連接。當多排桁架用作梁或柱時，必須用支撐架加固上下桁架的接頭。下弦桿上有四個橫梁墊板，上面的凸榫是用于固定橫梁在平面上的位置；下弦桿端槽鋼腹板上有兩個橢圓孔，用于連接抗風拉桿。
多排貝雷片用作梁或柱時，必須用支撐架加固上下貝雷片的接頭，貝雷片由上下弦桿、垂直桿和斜桿焊接而成。上下弦桿末端有陰陽接頭，接頭上有杵架連接銷孔。垂直桿下弦桿一側有一個方孔，用于橫梁夾具固定橫梁。整個橋采用高強度鋼焊接，主梁為可分解的輕桁架，桁架采用單銷連接、構件互換性強，可根據跨度和通載要求組裝成各種預制鋼橋，它是一種應急交通保障組合的預制鋼橋。
在安裝貝雷片時，將兩端的四個空心套筒嵌入兩排桁架的支架孔中，然后用支架螺栓固定。二排和三排桁架連接連接板。如果三排為雙層應在桁架上層的每個端豎桿上安裝一個連接板，當三排單層時，只需在每個桁架的同一端豎桿上安裝一個連接板，并在端柱上安裝每一節。螺栓一端焊接擋板，用于擰緊螺栓時將偏心擋板扣在構件邊緣，防止螺釘與螺母一起旋轉，斜撐螺栓比撐架螺栓略長一些。
