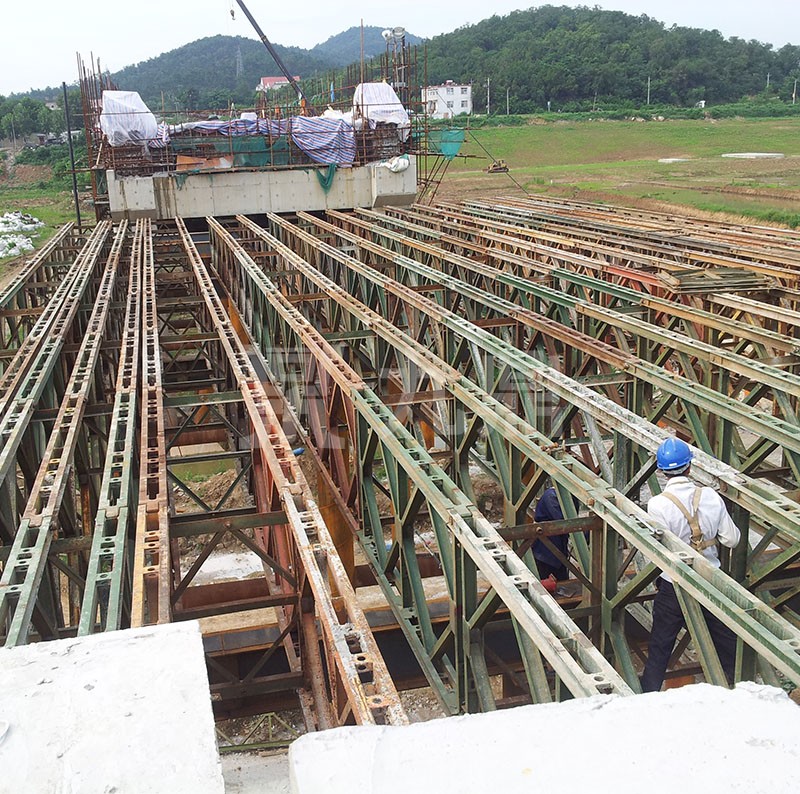

現澆梁支撐自下而上由鋼管立柱、砂箱、分配梁、貝雷梁、底模、側模及支撐等組成，鋼管立柱一般采用直徑Φ1000mm螺旋鋼管，起到將梁結構自重、支架荷載和施工荷載等傳到基礎的作用。為了確保鋼管立柱的穩定，相鄰鋼管立柱間用槽鋼連接。立柱頂部支承著分配梁，下部支承在承臺或地基上。現澆梁支撐為了便于底模和側模及貝雷梁的拆除，在鋼立柱頂部和工字鋼之間安裝可調高度的砂箱。
貝雷梁間采用花窗連接，加強自身抗扭能力。碗扣節點構成是由上碗扣、下碗扣、立桿、橫桿接頭和上碗扣限位銷組成，立桿碗扣節點是按0.6m模數進行設置的，立桿接長用套管及連接銷孔。碗扣架用鋼管規格為Φ48×3.5mm，鋼管壁厚不可以小于0.025mm。上碗扣、可調底座及可調托撐螺母應采用可鍛鑄鐵或鑄鋼進行制作，下碗扣、橫桿接頭、斜桿接頭應采用碳素鑄鋼制造。
分配梁起著將結構荷載、支架荷載和施工荷載分配到鋼管立柱上的作用，單片貝雷片一般長3m、高1.5m，貝雷片之間用銷子連接，貝雷梁間采用花窗連接，加強自身抗扭能力。用氣夯將地基夯實，換填部分檢測地基承載力達到250KPa以上，處理地基時要特別注意泥漿池和承臺基坑換填。在搭好的支架上堆放預壓塊或沙袋，預壓荷載系數取梁跨荷載的1.3倍，預壓時間視支架地面沉降量定。
為保證箱梁砼結構的質量，鋼管腳手架支撐搭設完畢鋪設底模板后必須進行預壓處理，以消除支架、支撐方木和模板的非彈性變形和地基的壓縮沉降影響，同時取得支架及地基的彈性變形的實際數值。支架卸載時仍采用分級方式進行，按照加載相反的順序進行卸載。卸載頂板重量，然后卸載腹板重量，卸載底板重量，每卸下一級載荷，均對所有測點進行一次測量，在數據分析時與加載時的撓度進行比較。
