貝雷片可用于公路橋梁、拼裝龍門吊車、導梁、架橋機、吊籃等，貝雷桁架組合門式起重機采用裝配式公路鋼橋構件拼裝龍門架，而且其跨距與立柱高度可調，以適應不同的工作場地，廣泛應用于公路、鐵路、市政、建筑、水利等建設項目、橋梁施工預制場起吊移運預制構件、橋墩旁運裝大梁等現場施工作業。多排貝雷片作梁或柱使用時，必須用支撐架加固上下兩節貝雷片的接合部。

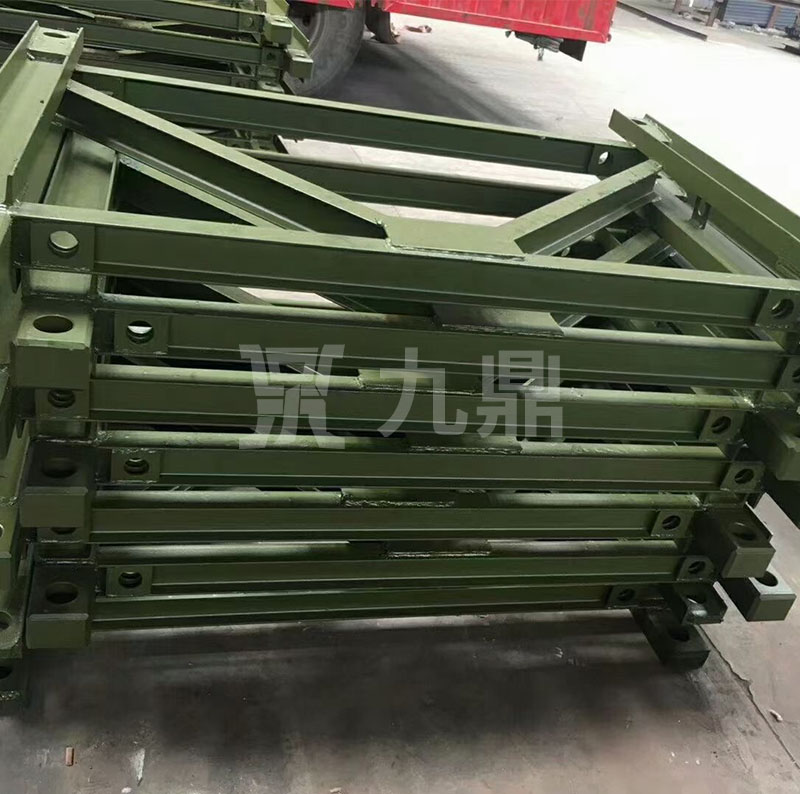

貝雷片的弦桿是由兩根10號槽鋼組合而成，在下弦桿上焊有多塊帶圓孔的鋼板，在上、下弦桿內有供與加強弦桿和雙層桁架連接的螺栓孔，在上弦桿內還有供連接支撐架用的四個螺栓孔，其中間的兩個孔是供雙排或多排桁架同節間連接用的，靠兩端的兩個孔是跨節間連接用的。在下弦桿上，設有四塊橫梁墊板，其上方有凸榫，用以固定橫梁在平面上的位置。在下弦桿的端部槽鋼腹板上還設有兩個橢圓孔，供連接抗風拉桿使用。
貝雷片豎桿均用8#工字鋼制成，在豎桿靠下弦桿一側開有一個方孔，它是供橫梁夾具固定橫梁使用的。貝雷片的材料為16Mn，每片架重270kg。橋梁在施工過程中產生負彎矩，橋墩也要求承受由施工產生的彎矩，如預應力混凝土T型剛構橋、變截面連續梁橋和斜拉橋。非墩橋固接的預應力混凝土梁橋，采用懸臂施工時應采取措施，使墩、梁臨時固結，因而在施工過程中有結構體系的轉換存在。
我們采用懸臂施工的機具設備種類很多，就掛籃而言，也有桁架式、斜拉式等多種類型，可根據實際情況選用；懸臂澆筑施工簡便、結構整體性好，施工中可不斷調整位置，常在跨徑大于100的橋梁上選用；懸臂拼裝法施工速度快，橋梁上、下部結構可平行作業，但施工精度要求比較高，可在跨徑100m以下的大橋中選用；懸臂施工法可不用或少用貝雷片支架，施工不影響通航或橋下交通。
